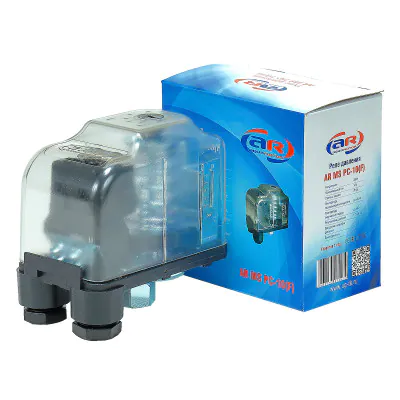

Реле давления AR MS PC-10


  • Brand: AquamotoR

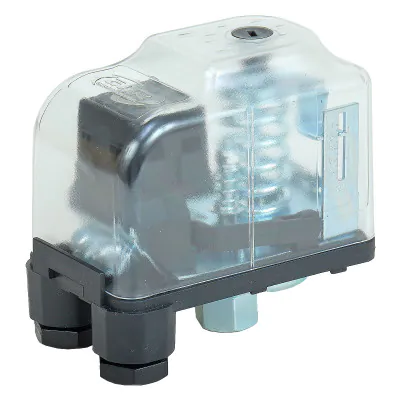

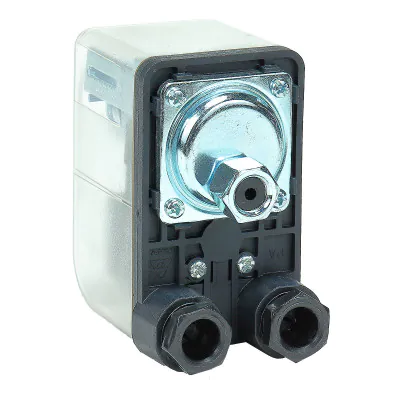

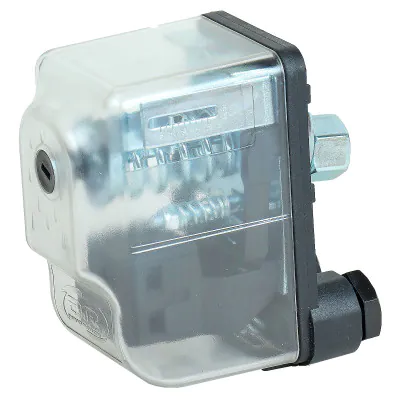

Реле давления AquamotoR AR MS PC-10(F) с внутренней резьбой и AR MS PC-10(M) с наружней резьбой, предназначены для комплектования систем автоматического водоснабжения домов, коттеджей, дач и других бытовых помещений. Служат для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт. Рабочей средой, в которой используется реле давления  должна являться вода. Отличительной особенностью реле давления AquamotoR AR MS PC-10 является прозрачный корпус и наличие шкалы, по которой можно легко определить величину давления включения.

Устройство реле давления AquamotoR AR MS PC-10 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Принцип его действия следующий: при небольшом (менее предварительно настроенной величины-давление включения) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос, которым реле управляет; при превышении давления в системе определенной (предварительно настроенной-давление выключения) величины его контакты размыкаются, разрывая таким образом цепь питания насоса. После подключения и предварительной настройки, реле давления работает в автоматическом режиме.


Основные технические характеристики
Электропитание — 220-230 В ~ 50 Гц
Максимальный ток — 12 А
Степень защиты — IP 54
Температура перекачиваемой жидкости -  до +60ºС
Температупа окружающей среды -  до +40ºС
Диапазоны регулировки - 1,0 - 5,5 бар
Заводские настройки давления  -  1,3-2,6 бар
Присоединения - ¼"
внутренняя резьба для AR MS PC-10(F) или наружняя резьба для AR MS PC-10(M)

Модель

Упаковочные размеры, мм

Вес брутто

Кол-во в коробке

Упаковочные размеры, мм

Вес брутто

Д

Ш

В

кг

шт

Д

Ш

В

кг

AR MS PC-10(F)

105

65

105

0,38

50

540

240

330

20

AR MS PC-10(M)

105

60

130

0,4

50

550

285

330

21,4
