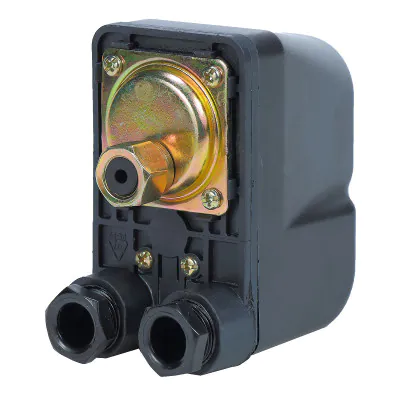

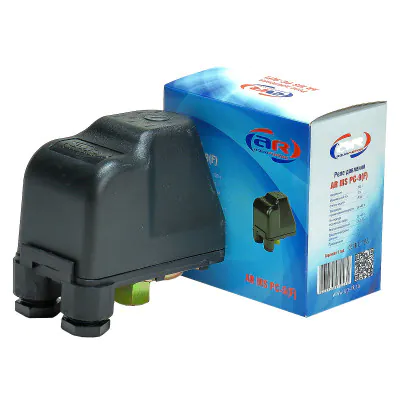

Реле давления AR MS PC-9


  • Brand: AquamotoR

Реле давления AquamotoR AR MS PC-9(F) с внутренней резьбой и AR MS PC-9(M) с наружней резьбой, предназначены для комплектования систем автоматического водоснабжения домов, коттеджей, дач и других бытовых помещений. Служат для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт. Рабочей средой, в которой используется реле давления  должна являться вода.

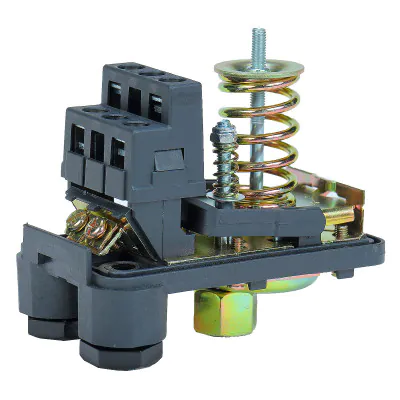

Устройство реле давления AquamotoR AR MS PC-9 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Принцип его действия следующий: при небольшом (менее предварительно настроенной величины-давление включения) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос, которым реле управляет; при превышении давления в системе определенной (предварительно настроенной-давление выключения) величины его контакты размыкаются, разрывая таким образом цепь питания насоса. После подключения и предварительной настройки, реле давления работает в автоматическом режиме.

Основные технические характеристики

Электропитание — 220-230 В ~ 50 Гц

Максимальный ток — 12 А

Степень защиты — IP 54

Температура перекачиваемой жидкости -  до +60ºС

Температупа окружающей среды -  до +40ºС

Диапазоны регулировки - 1,0 - 5,5 бар

Заводские настройки давления  -  1,3-2,6 бар

Присоединения - ¼"

(внутренняя резьба для AR MS PC-9F или наружняя резьба для AR MS PC-9M)

Модель

Упаковочные размеры, мм

Вес брутто

Кол-во в коробке

Упаковочные размеры, мм

Вес брутто

Д

Ш

В

кг

шт

Д

Ш

В

кг

AR MS PC-9(F)

105

65

105

0,38

50

540

240

330

20

AR MS PC-9(M)

105

60

130

0,4

50

550

285

330

21,4
